R-9 A [ARROW HEAD] 1/100 - Out of Box


Rédigé par Zenkuro le Jeudi 3 Janvier 2013 à 17:48 | Lu 1947 fois | 10 commentaire(s)



R-9 A [ARROW HEAD] 1/100 - Out of Box

C'est un nouveau Work in Progress que je vous présente aujourd'hui, sur la thématique qui m'est chère des Shoot them up avec rien de moins que le célèbre R-9 A [ARROW HEAD]. Le nom ne vous dit peut-être rien mais son design aura sans nul doute évoqué des souvenir chez les gamers trentenaires puisqu'il s'agit du vaisseau du cultissime 'R-Type' de la firme IREM, plus exactement ici dans sa version R-Type Final, sorti en 2003 sur PS2. Je ne vais pas m'attarder sur le jeu lui-même, ça fera l'objet d'un article lorsque le kit sera fini. Je précise simplement qu'il s'agit d'un très beau kit de PLUM à l'échelle 1/100, sorti en octobre 2012 au prix de 5500 JPY.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Dans ce premier article dédié à la réalisation de ce kit je vais donc vous présenter le montage du Arrow Head, avec tout d'abord un coup d'oeil sur les 12 grappes qui constituent le kit, le tout pour un total de 155 pièces, socles compris. Je précise que je n'ai pas fait du étape par étape pour les photos, et que certaines pièces sont déjà collées et poncées. Je préciserai simplement les points saillants du montage lorsque c'est vraiment utile.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Le montage commence par les deux boosters latéraux. Les deux blocs principaux sont en principe imbriquées. Pour permettre de les peindre séparément j'ai simplement coupé les pattes d'assemblage (point 1) pour permettre un emboitement direct des deux parties. Celles-ci seront à coller lors du montage final. J'ai également comblé le creux de la pièce qui soutien l'aileron inférieur à l'epoxy putty (point 2), même s'il est vrai que le creux n'est pas très visible une fois le modèle monté.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Le montage se poursuit avec le corps du vaisseau et les éléments moteurs. Le kit est assez bien conçu, et au final les lignes de jointures à gommer sont assez bien placée. Il y a un peu de travail de ce côté là mais vraiment rien de méchant.
R-9 A [ARROW HEAD] 1/100 - Out of Box

La pièce de carrosserie qui protège le bloc moteur supérieur est en fait composée de 3 pièces. Afin de faire disparaitre les jointures, j'ai collé les 3 pièces et coupé les pattes d'emboitement des pièces latérales (point 3). Ainsi la pièce d'armure s'emboîte simplement sur le dessus du bloc moteur.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Voilà ci-dessous ce que donne le bloc moteur entièrement monté, avec la pièce de carrosserie poncée.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Ici vous pouvez voir les pièces constituant le cockpit, avec le pilote, très carré il faut bien le dire, et son siège.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Et le voici monté sur le vaisseau. Ce cockpit est vraiment bien sympa :)
R-9 A [ARROW HEAD] 1/100 - Out of Box

La verrière est quant à elle traversées dans son coin inférieur par une vilaine ligne de moulage qu'il faut poncer. Pour celà j'ai commencé avec du papier abrasif grain #1000 à l'eau, puis au grain #1500 et au #2000. J'ai ensuite lustré avec du compound Tamiya (de la crème abrasive très fine), puis au dentifrice liquide appliqué avec un chiffon micro fibre (très efficace pour le lustrage). Voilà le résultat avant / après sur la photo. Un trempage dans du Klir devrait en principe achever de rendre sa parfaite transparence à la verrière, on verra ça plus tard.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Un petit focus sur les éléments mécaniques que vous avez pu voir un peu plus haut sur le corps du vaisseau.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Ici montés, à l'arrière du vaisseau donc. Avec un peu de détaillage à la peinture, ça va être très très sympa :)
R-9 A [ARROW HEAD] 1/100 - Out of Box

On complète le tout avec le bloc moteur supérieur et le booster principal.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Ici vous pouvez voir la partie inférieure du vaisseau. Afin de permettre d'emboiter l'aileron inférieur dans la partie grise en haut à droite, j'ai une nouvelle fois simplement coupé légèrement les pattes d'emboitements (point 5).
R-9 A [ARROW HEAD] 1/100 - Out of Box

Et voilà le bloc inférieur monté.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Vous pouvez voir sur l'image ci-contre les différentes étapes du montage du corps de l'appareil, avant installation des boosters latéraux. A noter que concernant la petite pièce grise sur l'arrière de la verrière, celle-ci ne s'ajuste pas d'origine pile-poil contre le reste du corps de l'appareil. Il suffit de couper une petite partie de la patte d'emboîtement, qui en fait fait buttée trop tôt, pour rectifier ce problème mineur.
R-9 A [ARROW HEAD] 1/100 - Out of Box

Ne reste plus qu'à installer les bossters latéraux pour finaliser le montage du R-9A Arrow Head. Admirez au passage le très joli socle transparent de toute bôôôôté ! ^^
R-9 A [ARROW HEAD] 1/100 - Out of Box

Vue arrière sur les réacteurs qui font forte impression sur ce kit !
R-9 A [ARROW HEAD] 1/100 - Out of Box

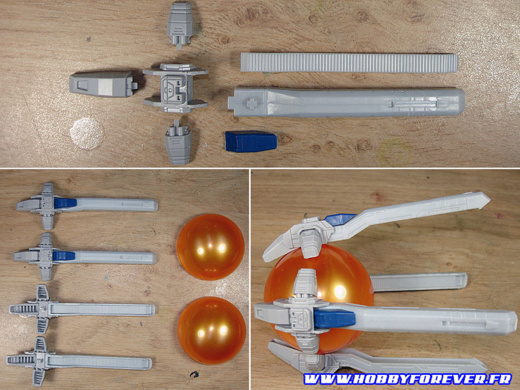

Mais le montage n'est pas terminé puisqu'il nous reste à assembler la Force, le module défensif de l'appareil qui a rendu le jeu R-Type célèbre. Celui-ci est composé d'une sphère orange semi transparente composée de 2 pièces, d'un très bel effet, et de 4 bras.
R-9 A [ARROW HEAD] 1/100 - Out of Box

La Force à son propre socle qui permet une superbe présentation du kit dans sa globalité. Enjoy !
R-9 A [ARROW HEAD] 1/100 - Out of Box




1.Posté par MaKoTo le 22/01/2013 12:39
Super, rendez-vous est pris ^^
Merci !

2.Posté par Sharkutor le 13/03/2013 12:09
Je vais suivre votre travail de près, je suis débutant total en maquette, et j'ai craqué pour ce R-9 A… je ne sais pas si j'en suis capable, mais je vais tester, avec vos conseils ! Merci ;)

3.Posté par quintard le 15/03/2013 16:25
abuser l echelle....1/48 aurai ete de rigueur 1/72 minimum (1/72 = entant la plus commune des avions)...pas confondre maquette goshapon et kinder surprise.

4.Posté par Zenkuro le 17/03/2013 14:42
Sauf qu'il ne s'agit pas d'un avion mais d'un vaisseau spatial. Le 1/100 est assez courant dans les kits de SF jap (cf. les gunpla). Le R9-A fait 16cm de long, et avec la force on arrive à plus de 21cm. On reste dans des dimensions comparables à un F-16 1/72 par exemple, qui gagne en envergure ce qu'il perd en volume par rapport au R9-A. Pour le coup j'ai également une version résine de ce vaisseau, a priori au 1/144, et celui-ci oui c'est vraiment petit ;)

5.Posté par quintard le 17/03/2013 15:03
ok!!!! oui ces ces dimension me rassure tout a coup sur le ""volume"" de ce model on esperait tant depuis lomgtemp que ce sujet "" shoot e mup "" sorte en model reduit que finalment on les attendait plus et pas mal sont passer inapercu je sui degue pour thunder force...

ps pour le r type vous en aver un en vente ou je go ebay?

6.Posté par Zenkuro le 17/03/2013 18:45
Il est out sur HLJ et Amiami, mais Hobby Search vient d'en rentrer en stock : http://www.1999.co.jp/eng/10186496

7.Posté par Sharkutor le 17/03/2013 20:35
Attention, il est indiqué "Out of stock" sur HLJ, mais on peut le commander quand même, le mien est parti du japon hier !

8.Posté par Dr.Shmup le 24/03/2013 18:47
L'Antares de Border Down va bientôt sortir, ça devrait t'interresser vu que tu aimes les shmups. Et puis ce vaisseau à sacrément la classe!

http://www.rc-berg.co.jp/products/gallery_antares.html

9.Posté par Zenkuro le 24/03/2013 20:10
Superbe ! mais je ne fais pas dans les resin kits officiels, trop cher hélas :(

10.Posté par Howardphilips le 01/07/2013 14:37
Je suis fan de R-Type et, ayant moi-même acheté le modèle, de cette page aussi. J'ai monté ce modèle alors que je n'avais pas pratiqué l'art de la maquette depuis oulaaaaa longtempts. Mais je ne me suis pas résolu à tenter la mise en peinture (mes précédents essais durant ma prime jeunesse étaient catastrophiques). J'attends donc avec impatience la suite de ce tuto pour m'inspirer!
Bientôt j'espère !!
